Disposition de la distribution d'air en usine pour les systèmes d'installation de tuyaux d'air comprimé
Les réseaux d’air comprimé industriels ne sont plus de simples conduites électriques traversant une installation. Ce sont des infrastructures conçues qui influencent directement l’efficacité de la production, la consommation d’énergie et la durée de vie des équipements. Un système bien conçu garantit une pression stable, des fuites minimales et une distribution prévisible du flux d'air dans toutes les zones de production.
Les systèmes de tuyauterie en alliage d'aluminium sont largement adoptés dans les environnements industriels modernes en raison de leur résistance à la corrosion, de leur flexibilité modulaire et de leurs performances constantes dans diverses conditions opérationnelles. Lorsqu’il est correctement planifié, un réseau d’air comprimé devient un atout à long terme plutôt qu’un fardeau de maintenance récurrent. Dans cet article de blog, l'UPIPE , en tant qu'usine de conduites d'air en aluminium bleu haute performance, partagera les caractéristiques de l'installation des conduites d'air comprimé pour l'alimentation en air de l'usine.
Principes de planification du système dans les projets d'installation de conduites d'air comprimé
La conception d’une infrastructure d’air comprimé efficace commence bien avant l’installation physique. La phase de planification définit la fiabilité du système et son évolutivité future. L'un des objectifs les plus importants des projets d'installation de conduites d'air comprimé est de minimiser la perte de pression tout en maintenant une répartition équilibrée du débit d'air sur tous les points d'utilisation finale.
Une mise en page structurée doit toujours prendre en compte :
Demande totale d’air et cycles de pointe de consommation
Distance entre les stations de compression et les points d'utilisation
Stabilité de la pression sur plusieurs branches
Capacité d’extension pour les futures lignes de production
Accessibilité à la maintenance pour tous les segments de pipeline
Une configuration mal planifiée conduit souvent à des zones de pression inégales, obligeant les compresseurs à travailler plus fort et augmentant les coûts d'exploitation. En revanche, un système bien structuré répartit le flux d’air uniformément, réduisant ainsi les fluctuations de charge et améliorant l’efficacité énergétique.
Sélection des matériaux et rôle des systèmes de tuyauterie en alliage d'aluminium
La sélection des matériaux est un facteur critique dans les systèmes de distribution d’air industriels. La tuyauterie en acier traditionnelle est encore utilisée dans certaines installations, mais elle présente des défis à long terme tels que la corrosion interne, l'entartrage et la restriction du débit d'air. Ces problèmes réduisent progressivement l’efficacité du système et augmentent la fréquence de maintenance.
Le système de tuyauterie en alliage d'aluminium d'UPIPE offre une alternative moderne avec plusieurs avantages :
Structure légère pour une installation plus facile
Surface interne lisse pour réduire la perte de friction
Forte résistance à la corrosion en milieu humide ou chimique
Conception de connexion modulaire pour une extension flexible du système
Parmi les solutions modernes, l'utilisation de tuyaux d'air comprimé en aluminium bleu est devenue de plus en plus populaire dans les environnements industriels où l'identification visuelle et la segmentation du système sont nécessaires. Sa structure à code couleur simplifie la planification de la maintenance et réduit le risque de confusion entre les systèmes dans les installations complexes.
Stratégie de routage et optimisation de la stabilité de la pression
La conception du routage influence directement les performances des systèmes de distribution d’air comprimé. L'objectif est de créer les chemins de flux d'air les plus courts possibles tout en maintenant une pression équilibrée dans toutes les branches.
Les stratégies de routage efficaces comprennent :
Établir une canalisation principale en boucle pour stabiliser la pression
Éviter les changements d’élévation verticaux inutiles
Réduire les virages serrés qui augmentent les turbulences
Positionner les embranchements à proximité des points de consommation réels
Une conception en boucle est particulièrement efficace dans les grandes usines car elle permet à l'air de circuler dans plusieurs directions, réduisant ainsi la chute de pression aux points d'extrémité distants. Cela garantit des performances constantes même pendant les pics de demande de production.
Approche d'installation modulaire dans les réseaux d'air industriels
Les systèmes d'air comprimé modernes s'appuient de plus en plus sur des techniques d'installation modulaires. Contrairement aux canalisations en acier soudées traditionnelles, les systèmes modulaires en aluminium permettent un assemblage et une reconfiguration rapides sans temps d'arrêt prolongé.
Dans les projets d’installation de lignes de compresseurs d’air à grande échelle , les systèmes modulaires réduisent considérablement l’intensité du travail et le temps d’installation. Les sections de tuyaux préconçues et les raccords à connexion rapide permettent aux techniciens de créer des configurations complexes avec un minimum d'outils spécialisés.
Cette approche prend également en charge l’évolutivité future. Lorsque les lignes de production s'agrandissent ou se déplacent, le système de tuyauterie peut être reconfiguré sans démontage complet, réduisant ainsi les coûts d'infrastructure à long terme.
Technologie de connexion et performances d’étanchéité dans les systèmes UPIPE
L'intégrité des connexions est l'un des aspects les plus critiques des systèmes de distribution d'air comprimé. Même de petites fuites peuvent entraîner d’importantes pertes d’énergie au fil du temps.
Les systèmes UPIPE utilisent des raccords de précision conçus pour garantir :
Étanchéité étanche dans des conditions de haute pression
Résistance au desserrage induit par les vibrations
Durabilité à long terme dans les environnements industriels
Débit d'air constant sans points de fuite
L'intégration de raccords de tuyauterie d'air comprimé en aluminium haute performance garantit que chaque connexion maintient son intégrité structurelle et opérationnelle. Ces raccords sont conçus pour correspondre à la géométrie interne du système de tuyauterie, minimisant ainsi les turbulences et améliorant l'efficacité du flux d'air.

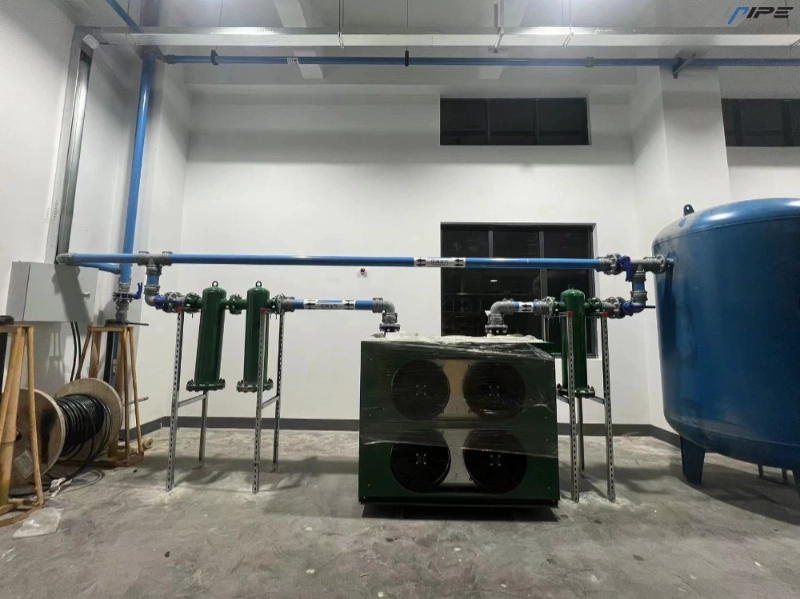

Intégration des compresseurs et équilibre du réseau de distribution
Un système d’air comprimé n’est aussi efficace que son intégration avec la station de compression. Une mauvaise intégration entraîne souvent une instabilité de la pression, une répartition inégale de la charge et une consommation d'énergie excessive.
Pour obtenir des performances équilibrées, les ingénieurs se concentrent généralement sur :
Positionner la salle des compresseurs au centre lorsque cela est possible
Utiliser des collecteurs principaux de taille adéquate pour réduire les goulots d'étranglement
Installation de réservoirs de stockage tampon pour stabiliser les fluctuations de pression
Assurer des circuits de distribution égaux pour toutes les grandes zones de consommation
Dans les grandes installations industrielles, une installation de conduite de compresseur d’air mal conçue peut entraîner des chutes de pression importantes sur des points de production éloignés. Cela affecte non seulement les performances de l’équipement, mais peut également conduire à une qualité de produit incohérente.
Prévention des fuites et gestion de la fiabilité du système
Les fuites d’air restent l’une des inefficacités les plus courantes dans les systèmes d’air comprimé industriels. Même des fuites mineures peuvent s’accumuler et entraîner des pertes d’énergie substantielles au fil du temps.
Les stratégies préventives comprennent :
Inspection régulière de tous les joints et raccords
Utilisation de matériaux d'étanchéité de haute qualité compatibles avec les systèmes en aluminium
Surveillance de la pression sur plusieurs points du réseau
Éviter les contraintes mécaniques sur les raccordements de canalisations
Les systèmes UPIPE sont conçus pour minimiser les risques de fuite grâce à une fabrication de précision et une géométrie de connexion standardisée. La structure interne lisse réduit également le risque d’accumulation de particules, ce qui peut indirectement affecter les performances d’étanchéité au fil du temps.
Stratégies d’efficacité énergétique et de contrôle des chutes de pression
L’efficacité énergétique est une préoccupation majeure dans les opérations industrielles modernes. L'air comprimé est l'un des services publics les plus coûteux dans le secteur manufacturier, ce qui fait de l'efficacité du système un facteur de coût direct.
Les stratégies clés pour réduire la consommation d’énergie comprennent :
Optimisation du diamètre des tuyaux en fonction des exigences de débit d'air
Éliminer les virages et les restrictions inutiles
Maintenir des niveaux de pression stables dans tout le système
Utilisation de matériaux à faible friction tels que des tuyaux en alliage d'aluminium
L'utilisation de systèmes de canalisations d'air comprimé en aluminium bleu contribue à améliorer la cohérence du flux d'air grâce à leurs surfaces internes lisses et à la réduction des turbulences par rapport aux matériaux de canalisation traditionnels.
Erreurs courantes de conception et d’installation dans les réseaux industriels
De nombreux systèmes d’air comprimé sont sous-performants en raison d’erreurs de conception évitables. Ces erreurs deviennent souvent coûteuses une fois l’installation terminée.
Les problèmes fréquents incluent :
Pipelines sous-dimensionnés qui limitent le flux d’air
Routage trop complexe avec des virages excessifs
Absence de planification d’expansion future
Sélection de matériaux incohérente à travers le réseau
Mauvaise séparation entre les zones à forte demande et les zones à faible demande
Éviter ces problèmes pendant la phase de planification améliore considérablement la fiabilité du système à long terme et réduit les besoins de maintenance.
Stratégie de maintenance et stabilité opérationnelle à long terme
Un système d’air comprimé bien conçu doit faciliter la maintenance sans perturber la production. L’accessibilité est donc un facteur clé de conception.
La planification de la maintenance doit inclure :
Sections de pipeline clairement étiquetées pour une identification rapide
Emplacements accessibles des vannes et des raccords
Intervalles d'inspection programmés pour la stabilité de la pression
Systèmes de surveillance pour détecter les fuites à un stade précoce
Les systèmes modulaires en aluminium, tels que ceux fournis par UPIPE, simplifient les procédures de maintenance en permettant un démontage et un remplacement rapides des composants individuels sans affecter l'ensemble du réseau.
Applications industrielles et considérations liées à l’évolutivité du système
Les systèmes à air comprimé sont utilisés dans un large éventail d'industries, notamment la construction automobile, la production électronique, l'emballage et l'exploitation de machines lourdes. Chaque industrie a des exigences uniques en matière de débit d’air et de pression.
L'évolutivité est particulièrement importante dans les environnements de production en croissance. Un système bien conçu permet :
Agrandissement sans refonte structurelle majeure
Ajout de nouvelles zones de production sans déséquilibre de pression
Intégration d'équipements auxiliaires sans surcharge du système
Cette flexibilité est l'un des principaux avantages des systèmes de tuyauterie modulaires en aluminium, qui peuvent être étendus ou reconfigurés avec un minimum de perturbations.
Tendances de développement futures dans les infrastructures d’air comprimé
Les systèmes d’air comprimé industriels évoluent vers des conceptions plus intelligentes et plus efficaces. Les développements futurs se concentrent sur la surveillance numérique, la maintenance prédictive et l'optimisation énergétique.
Les principales tendances comprennent :
Systèmes de surveillance de la pression et du débit en temps réel
Détection des fuites et planification de la maintenance assistées par l'IA
Matériaux de tuyauterie légers et de haute durabilité
Systèmes modulaires standardisés pour une compatibilité mondiale
Alors que les industries continuent de donner la priorité à la durabilité et à l’efficacité énergétique, les solutions avancées de tuyauterie en aluminium joueront un rôle de plus en plus important dans le façonnement de l’infrastructure industrielle.
Conclusion
Un réseau de distribution d’air comprimé bien conçu est essentiel pour maintenir l’efficacité opérationnelle dans les environnements industriels modernes. De la planification initiale à la sélection des matériaux, en passant par la conception du routage et la maintenance à long terme, chaque étape influence les performances du système.
Les systèmes de tuyauterie en alliage d'aluminium UPIPE constituent une base solide pour une distribution fiable du flux d'air, offrant une flexibilité modulaire, une résistance à la corrosion et une intégrité d'étanchéité élevée. Lorsqu'ils sont correctement mis en œuvre, ils prennent en charge des performances stables, une consommation d'énergie réduite et une croissance d'infrastructure évolutive dans diverses applications industrielles.
