Le système de tuyauterie d'air comprimé d'UPIPE prend en charge la fabrication électronique avec un flux d'air propre, une pression stable, de faibles fuites et une tuyauterie flexible en aluminium.
La fabrication de produits électroniques dépend de conditions de production stables, d’environnements de travail propres et de performances constantes des équipements. L'air comprimé est souvent utilisé pour les outils pneumatiques, les équipements automatisés, la manipulation de composants, les processus de nettoyage, l'instrumentation et d'autres opérations de fabrication. Étant donné que même de petites fluctuations de pression ou des problèmes de contamination peuvent affecter l’efficacité de la production, le réseau de distribution mérite une attention technique minutieuse.
Un système de tuyauterie d’air comprimé bien conçu doit faire plus que transporter l’air du compresseur vers les machines individuelles. Il doit maintenir une pression adéquate, minimiser les fuites, prendre en charge les futurs changements de production et fournir un air propre et fiable à chaque point d'utilisation. Pour les usines d'électronique, où la précision et la continuité sont particulièrement importantes, le matériau des canalisations, leur disposition, les méthodes de connexion, le drainage et l'accès pour la maintenance influencent tous les performances à long terme.
Pourquoi les usines d'électronique ont besoin d'une conception minutieuse de la distribution d'air
Les zones de production électronique peuvent contenir des équipements d'assemblage automatisés, des actionneurs pneumatiques, des machines de transfert, des équipements de test, des machines d'emballage et des outils de précision. Ces applications peuvent avoir différents modèles de consommation d’air, ce qui signifie que la demande est rarement constante dans l’ensemble de l’installation. Un réseau de distribution conçu uniquement autour d’une consommation moyenne peut rencontrer des difficultés lorsque plusieurs machines fonctionnent simultanément.
La perte de pression est une autre considération importante. L'air passant à travers de longs tuyaux, des coudes, des tés, des vannes et des connexions sous-dimensionnées rencontre une résistance. Une perte de pression excessive peut réduire les performances des équipements pneumatiques et encourager les opérateurs à augmenter inutilement la pression de refoulement du compresseur. Un système de tuyauterie d’air comprimé correctement dimensionné permet de fournir une pression utilisable là où elle est nécessaire sans créer de demande d’énergie évitable.
La propreté de l’air est tout aussi importante. La fabrication de produits électroniques nécessite généralement un environnement de production contrôlé. Le réseau de distribution doit donc éviter d'introduire des particules de rouille, du tartre, de l'humidité ou d'autres contaminants. C'est l'une des raisons pour lesquelles les canalisations en aluminium peuvent être intéressantes pour la distribution d'air comprimé : l'aluminium ne développe pas la rouille interne associée aux canalisations conventionnelles en acier au carbone, ce qui contribue à maintenir un chemin d'air plus propre lorsque le processus global de traitement de l'air est correctement conçu.
Choisir le bon matériau de tuyau pour un air pur
La sélection des matériaux doit tenir compte des exigences de pression, des conditions environnementales, des pratiques d'installation, de la durée de vie prévue et des besoins de maintenance. La tuyauterie en acier traditionnelle peut fournir une résistance structurelle, mais elle peut nécessiter plus de travail lors de la coupe, du filetage, du soudage et de la modification. La corrosion interne peut également devenir un problème lorsque de l'humidité est présente dans un air comprimé mal contrôlé.
Un tuyau d’air comprimé en aluminium offre une approche différente. Sa construction légère facilite la manipulation lors de l'installation, tandis que ses caractéristiques de résistance à la corrosion sont bien adaptées à la distribution d'air comprimé. Une surface interne lisse peut également contribuer à réduire la résistance à l’écoulement par rapport à des intérieurs de tuyaux rugueux ou détériorés.
Pour les usines de fabrication de produits électroniques, la valeur de l’aluminium va au-delà de la réduction du poids. Les zones de production sont fréquemment réorganisées à mesure que les équipements changent, que la capacité augmente ou que de nouvelles lignes de production sont introduites. Un agencement modulaire de tuyauterie en aluminium peut faciliter la gestion de ces changements, car les sections peuvent être ajustées sans dépendre fortement d'un travail à chaud ou d'une fabrication approfondie.
Concevoir l'aménagement en fonction de la demande d'air
Un bon aménagement commence par les exigences réelles de production plutôt que par l'emplacement physique du compresseur uniquement. Les ingénieurs doivent identifier les principaux points de consommation, la demande simultanée attendue, la pression de fonctionnement, les longueurs de branchement et les zones d'expansion potentielles avant de déterminer la taille et le tracé des tuyaux.
Un agencement en anneau ou en boucle est souvent utile dans les grandes installations de fabrication, car l'air comprimé peut s'approcher d'un point de demande dans plusieurs directions. Cela peut aider à répartir la pression plus uniformément et à réduire l’effet d’une seule longue branche. Des lignes secondaires plus petites peuvent alors relier des machines individuelles ou des zones de production à la route de distribution principale.
Les facteurs de conception suivants doivent être pris en compte ensemble :
| Facteur de conception | Pourquoi c'est important |
|---|
| Demande d'air | Détermine la capacité appropriée du tuyau |
| Diamètre du tuyau | Influence la vitesse et la perte de pression |
| Longueur de l'itinéraire | Des courses plus longues créent généralement une plus grande résistance |
| Raccords | Chaque coude et connexion contribue à la résistance à l'écoulement |
| Expansion future | Empêche une refonte précoce lorsque la production augmente |
| Drainage | Aide à gérer l’humidité et la condensation |
| Vannes d'isolement | Simplifiez la maintenance et les arrêts sectionnels |
| Accéder | Facilite l’inspection et la modification |
Plutôt que de sélectionner le diamètre des tuyaux uniquement en fonction de la sortie du compresseur, la conception doit tenir compte du trajet complet depuis la source d'air jusqu'au point d'utilisation le plus exigeant.
Gestion des pertes de pression sur le réseau
La perte de pression est l’un des problèmes techniques les plus importants dans la distribution d’air comprimé. Chaque section de tuyau crée une résistance, tandis que les raccords, les vannes, les filtres, les connexions flexibles et les changements de direction ajoutent des pertes supplémentaires. Lorsque la chute de pression totale devient excessive, l'équipement situé à l'extrémité de la ligne peut recevoir moins de pression que prévu.
Une conception pratique de tuyauterie d’air comprimé vise donc à maintenir un équilibre approprié entre le diamètre du tuyau, le débit d’air, la distance et les exigences de fonctionnement. Le surdimensionnement de chaque canalisation peut augmenter les coûts initiaux des matériaux sans apporter d'avantages proportionnels, tandis qu'un sous-dimensionnement peut créer des problèmes d'exploitation continus.
Le routage des tuyaux doit également éviter les coudes inutiles et les raccords restrictifs. Un itinéraire plus court et plus direct réduit généralement la résistance et simplifie l'installation. Lorsque la distribution sur de longues distances est inévitable, le dimensionnement approprié des canalisations devient encore plus important.
Réduire les fuites d'air aux points de connexion
Les fuites sont une source majeure de gaspillage d’air comprimé. Ils peuvent se produire autour des raccords, des vannes, des raccords filetés, des flexibles, des joints endommagés ou des joints mal installés. Dans un environnement de fabrication fonctionnant pendant de longues heures, même des fuites relativement petites peuvent devenir une source importante de perte d'énergie au fil du temps.
C'est pour cette raison qu'une installation de conduites d'air comprimé doit accorder une attention particulière à la qualité des joints. Une technologie de connexion fiable, des procédures d’installation correctes, une étanchéité adéquate et une inspection régulière contribuent tous au contrôle des fuites.
La tuyauterie en aluminium UPIPE utilise des raccords et des composants de connexion dédiés conçus pour la distribution modulaire d'air comprimé. Cette approche peut simplifier l'installation tout en fournissant des connexions cohérentes sur l'ensemble du réseau. Cependant, la prévention des fuites ne doit jamais dépendre uniquement du matériau des canalisations. De bonnes pratiques d’installation et une détection périodique des fuites restent essentielles.
Contrôle de l'humidité et qualité de l'air
L'air comprimé contient naturellement de l'humidité et le refroidissement pendant la compression et la distribution peut provoquer de la condensation. Si l’humidité n’est pas correctement contrôlée, elle peut s’accumuler dans les points bas, endommager les composants pneumatiques ou affecter les équipements de production sensibles.
Le réseau de distribution doit donc fonctionner avec des sécheurs, des filtres, des séparateurs, des drains et d'autres équipements de traitement de l'air. Le tracé des tuyaux doit éviter de créer des poches inutiles où le condensat peut s'accumuler, tandis que des points de drainage appropriés doivent être intégrés dans la conception globale.
Pour la fabrication de produits électroniques, les exigences en matière de qualité de l’air doivent être déterminées en fonction de l’application réelle. L'air utilisé pour l'actionnement pneumatique général peut avoir des exigences différentes de l'air utilisé dans les processus de nettoyage de précision ou à contact direct. Le réseau de canalisations doit être conçu dans le cadre d’une stratégie complète de qualité de l’air comprimé plutôt que traité comme un composant isolé.
Planification des embranchements et des points de chute

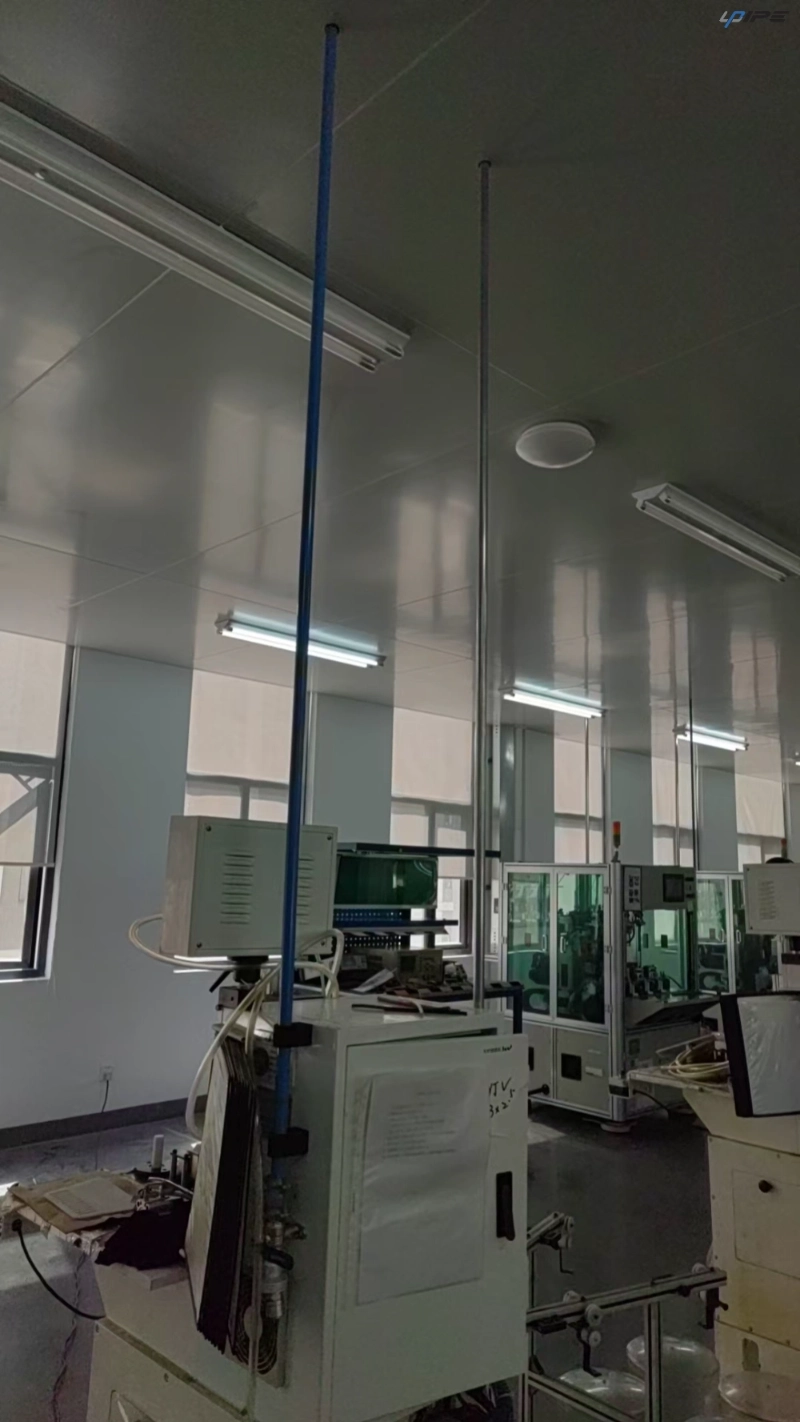

Les points de chute doivent être positionnés en fonction des emplacements des machines et des exigences de maintenance. Une sortie mal positionnée peut nécessiter de longs tuyaux, créant une perte de pression supplémentaire et augmentant le risque de trébuchement ou de dommages accidentels.
Un système de tuyauterie d'air comprimé correctement disposé maintient les branchements organisés et permet d'isoler les zones de production individuelles lorsqu'une maintenance est nécessaire. Les dispositifs de dépose rapide peuvent également faciliter l’accès aux points de connexion tout en gardant la ligne de distribution principale dégagée.
Là où les équipements de production pourraient être déplacés à l’avenir, l’aménagement devrait être raisonnablement flexible. Fournir une capacité de connexion supplémentaire dans des zones stratégiques peut s’avérer plus rentable que de reconstruire ultérieurement l’ensemble du réseau.
Avantages d'installation de la tuyauterie en aluminium
L'efficacité de l'installation est particulièrement précieuse dans les usines en activité, où les travaux de construction peuvent devoir avoir lieu sans perturber significativement la production. La tuyauterie en aluminium est relativement légère, ce qui rend le transport et le positionnement plus faciles que les alternatives métalliques plus lourdes.
Des outils dédiés de coupe, d'ébavurage, de perçage et de connexion peuvent prendre en charge un processus d'installation plus contrôlé. Une bonne préparation des extrémités des tuyaux est importante car des connexions propres et préparées avec précision aident à maintenir les performances d’étanchéité et à réduire les défauts d’installation.
Un autre avantage est l’adaptabilité. Les systèmes de tuyauterie d'air comprimé en aluminium peuvent être plus faciles à modifier lorsque les schémas de production changent , ce qui permet d'incorporer des branches ou des extensions supplémentaires sans opérations de soudage approfondies. Cette flexibilité peut être utile pour les usines d’électronique dont les configurations d’équipement changent fréquemment.
Concevoir pour la maintenance et l’expansion future
Un réseau de canalisations doit être conçu pour toute sa durée de vie plutôt que uniquement pour l’installation initiale. Les équipes de maintenance doivent accéder aux vannes, filtres, drains, points de connexion et autres composants sans perturber excessivement la production.
Les vannes d'isolement peuvent diviser le réseau en sections gérables. Lorsqu'une zone nécessite une maintenance, la section concernée peut être fermée tandis que les autres zones de production continuent de fonctionner. Cette disposition améliore la maintenabilité et peut réduire les temps d'arrêt inutiles.
La capacité future doit également être prise en compte lors de la conception initiale du système de tuyauterie d'air comprimé . Si une installation prévoit des équipements de production supplémentaires, la principale voie de distribution doit avoir une capacité suffisante pour répondre à une croissance raisonnable. Cette approche peut réduire la probabilité de remplacements répétés de canalisations ou de changements majeurs de tracé.
Principales priorités de conception pour les installations électroniques
La conception la plus efficace combine plusieurs objectifs d’ingénierie plutôt que de se concentrer sur une seule spécification. La stabilité de la pression, la propreté, le contrôle des fuites, l’efficacité de l’installation et l’extensibilité doivent être pris en compte ensemble.
Pour la fabrication électronique, les priorités suivantes sont particulièrement pertinentes :
Maintenez une pression stable aux points critiques d’utilisation.
Sélectionnez les diamètres de tuyaux en fonction de la demande actuelle et future.
Minimisez les courbures inutiles et les raccords restrictifs.
Utilisez une tuyauterie résistante à la corrosion là où la distribution d’air propre est importante.
Réduisez les fuites potentielles au niveau des joints et des points de connexion.
Prévoir des dispositifs de drainage et de traitement de l'air adaptés.
Divisez les grands réseaux en sections maintenables.
Gardez les embranchements courts et logiquement positionnés.
Prévoyez de la place pour une future expansion de l’équipement.
Inspectez périodiquement le réseau pour déceler les fuites et les pertes de pression.
Pourquoi UPIPE s'adapte à la distribution d'air industrielle
UPIPE fournit des canalisations, des raccords, des vannes, des composants de connexion et des outils d'installation en aluminium pour les applications d'air comprimé, de vide et de gaz inerte. Sa construction en aluminium allie un poids relativement faible à une résistance à la corrosion, tandis que l'approche de connexion modulaire permet une installation plus rapide et des modifications plus faciles de la disposition des canalisations.
Pour la fabrication de produits électroniques, ces caractéristiques peuvent s’avérer précieuses là où la distribution d’air pur, l’acheminement organisé, l’accessibilité à la maintenance et la flexibilité future sont importants. Le réseau de canalisations peut être planifié autour des zones de production plutôt que de forcer le placement des équipements à suivre un arrangement de distribution rigide.
Une installation réussie dépend toujours d’une ingénierie correcte. Le dimensionnement des tuyaux, le traitement de l'air, le tracé, la qualité des connexions, le drainage et la pression de fonctionnement doivent tous être évalués en fonction des exigences réelles de l'installation.
Considérations finales pour la distribution d'air comprimé
La conception d'un système de tuyauterie d'air comprimé pour la fabrication de produits électroniques nécessite bien plus que le choix d'un tuyau approprié et son raccordement au compresseur. Le réseau de distribution doit fournir un débit d'air stable, une perte de pression contrôlée, des connexions fiables, une qualité de l'air appropriée et une flexibilité suffisante pour les futurs changements de production.
La tuyauterie en aluminium peut constituer une base pratique pour ce type d’installation en raison de sa résistance à la corrosion, de sa construction légère, de sa surface interne lisse et de ses caractéristiques d’installation modulaires. Lorsqu'il est combiné avec un traitement de l'air approprié, une tuyauterie correctement dimensionnée, des raccords fiables, un drainage efficace et un entretien de routine, il peut prendre en charge un réseau de distribution d'air comprimé plus propre et plus gérable.
Pour les fabricants de produits électroniques, la meilleure conception de tuyauterie est en fin de compte celle qui fonctionne de manière fiable dans des conditions de production réelles tout en restant facile à entretenir et à adapter. Les solutions de tuyauterie en aluminium UPIPE offrent une approche flexible pour construire des réseaux de distribution d'air comprimé qui répondent à ces exigences pratiques.
FAQ
Que faut-il prendre en compte lors de la conception de canalisations d'air comprimé pour la fabrication de produits électroniques ?
Les principales considérations comprennent la demande d'air, la pression de fonctionnement, le diamètre des tuyaux, la perte de charge, la longueur du trajet, la qualité de l'air, le contrôle de l'humidité, la prévention des fuites, l'accès pour la maintenance et l'expansion future. La conception doit refléter les exigences de l'équipement plutôt que de se fier uniquement à la capacité du compresseur.
L’aluminium est-il adapté à la distribution d’air comprimé ?
Oui. L'aluminium est largement utilisé pour la distribution d'air comprimé car il est léger et résistant à la corrosion. Sa surface interne lisse peut également prendre en charge un flux d'air efficace, tandis que les raccords modulaires peuvent simplifier l'installation et les modifications futures.
Comment réduire les pertes de charge dans un réseau d’air comprimé ?
Un dimensionnement approprié des tuyaux est essentiel. Les concepteurs doivent également minimiser les coudes inutiles, éviter les raccords restrictifs, garder les branchements pratiques et tenir compte de la distance totale entre la source d'air et les points d'utilisation.
Pourquoi la prévention des fuites est-elle importante dans les usines électroniques ?
Les fuites d’air comprimé consomment continuellement de l’énergie sans contribuer à la production. Des raccords fiables, une installation appropriée, une inspection de routine et des réparations rapides peuvent aider à maintenir l’efficacité de la distribution et à réduire la demande inutile de compresseurs.
Un tracé de tuyauterie en aluminium peut-il être étendu ultérieurement ?
Un agencement de tuyauterie modulaire en aluminium peut généralement être plus facile à étendre ou à modifier qu'une tuyauterie soudée en permanence. Des dérivations et des points de connexion supplémentaires peuvent être intégrés lorsque les équipements de production ou la configuration des installations changent, à condition que le réseau existant dispose d'une capacité adéquate.
