La distribution d'air comprimé est souvent considérée comme une simple connexion entre un compresseur et un équipement pneumatique, mais le réseau de canalisations a une influence directe sur l'efficacité avec laquelle l'air atteint chaque point d'utilisation. Lorsque le diamètre du tuyau est trop petit, que le trajet est inutilement long ou que les raccords introduisent une résistance excessive, la pression peut chuter avant que l'air comprimé n'atteigne l'équipement qui en a besoin. Une conception de tuyauterie d'air comprimé bien planifiée doit donc prendre en compte simultanément la demande de débit d'air, la pression de fonctionnement, la longueur du tuyau, la perte de charge, les raccords, la disposition, le contrôle des fuites et la capacité future.
Pour les installations industrielles, l’objectif n’est pas simplement de sélectionner le plus gros tuyau disponible. L’objectif le plus pratique est de créer un réseau de distribution capable de fournir le débit d’air requis avec une perte de pression contrôlée tout en restant facile à installer, entretenir, modifier et étendre. Cela devient particulièrement important lorsque les zones de production contiennent plusieurs machines pneumatiques fonctionnant simultanément ou lorsque des équipements supplémentaires peuvent être introduits ultérieurement.
La première étape du dimensionnement des conduites d’air comprimé consiste à comprendre les besoins réels en matière de débit d’air. Les outils pneumatiques, les vérins, les vannes, les actionneurs, les équipements d'emballage, les équipements d'automatisation et les machines de traitement peuvent avoir des modes de consommation très différents. Certains appareils fonctionnent en continu, tandis que d’autres nécessitent un débit d’air élevé pendant de courtes périodes. Se limiter à la capacité du compresseur peut donc donner une image incomplète de ce que le réseau de distribution doit gérer.
Une approche utile consiste à identifier la consommation des équipements individuels, puis à évaluer la manière dont ces exigences se chevauchent. La ligne de distribution principale doit répondre à la demande attendue des zones de production connectées plutôt que d'être dimensionnée pour une seule machine. Si plusieurs utilisateurs peuvent opérer en même temps, leur demande combinée devient une référence importante pour déterminer la capacité de canalisation requise.
La demande future doit également être prise en compte à ce stade. Une usine peut ajouter des postes de production, agrandir un atelier ou augmenter le nombre de dispositifs pneumatiques après l'installation initiale. Concevoir l'itinéraire principal uniquement en fonction de la consommation actuelle peut créer des restrictions ultérieurement. Permettre une capacité d’expansion raisonnable peut rendre la conception globale de la tuyauterie d’air comprimé industrielle plus pratique tout au long de sa durée de vie.
La perte de pression est l’une des considérations centrales lors du dimensionnement des conduites d’air comprimé. Lorsque l'air circule dans un tuyau, la friction entre l'air en mouvement et la surface interne crée une résistance. Plus le parcours est long et plus le débit d’air est élevé, plus cette résistance devient importante. Un tuyau sous-dimensionné peut donc provoquer une différence de pression notable entre le côté compresseur et le point d'utilisation.
Cependant, la perte de pression ne provient pas uniquement des sections de conduites droites. Les coudes, tés, vannes, réducteurs, connecteurs et autres composants affectent également le débit d'air. Un réseau avec une longueur de canalisation relativement courte peut encore rencontrer une résistance inutile si les raccords sont mal sélectionnés ou si le tracé contient trop de changements brusques de direction.
C'est pourquoi une conception complète de tuyauterie d'air comprimé doit évaluer l'ensemble du trajet du flux d'air au lieu de calculer uniquement la longueur du tuyau droit. L'objectif est de maintenir une pression suffisante là où l'équipement fonctionne, plutôt que de simplement atteindre un diamètre de tuyau particulier sur papier.
Le diamètre du tuyau détermine le passage interne disponible pour l'air comprimé. Lorsque le diamètre diminue alors que la demande de débit d’air reste élevée, la vitesse de l’air augmente et les pertes par frottement peuvent devenir plus importantes. Cela peut rendre la régulation de la pression plus difficile, en particulier lorsque plusieurs machines aspirent de l'air de la même branche.
L'augmentation du diamètre du tuyau offre une plus grande surface d'écoulement interne et peut réduire la résistance, mais le surdimensionnement doit également être abordé avec prudence. Un tuyau plus grand nécessite plus de matériaux et peut augmenter les coûts d'installation sans apporter d'avantages significatifs si le besoin réel en débit d'air est relativement faible. Le diamètre approprié doit donc être basé sur la demande, la distance, les exigences de pression et l'agencement global de distribution.
Pour cette raison, le dimensionnement des conduites d’air comprimé doit être traité comme un équilibre technique plutôt que comme une simple règle basée uniquement sur la taille des conduites. Une conception adaptée offre une capacité suffisante sans transformer le réseau de distribution en une installation inutilement coûteuse.

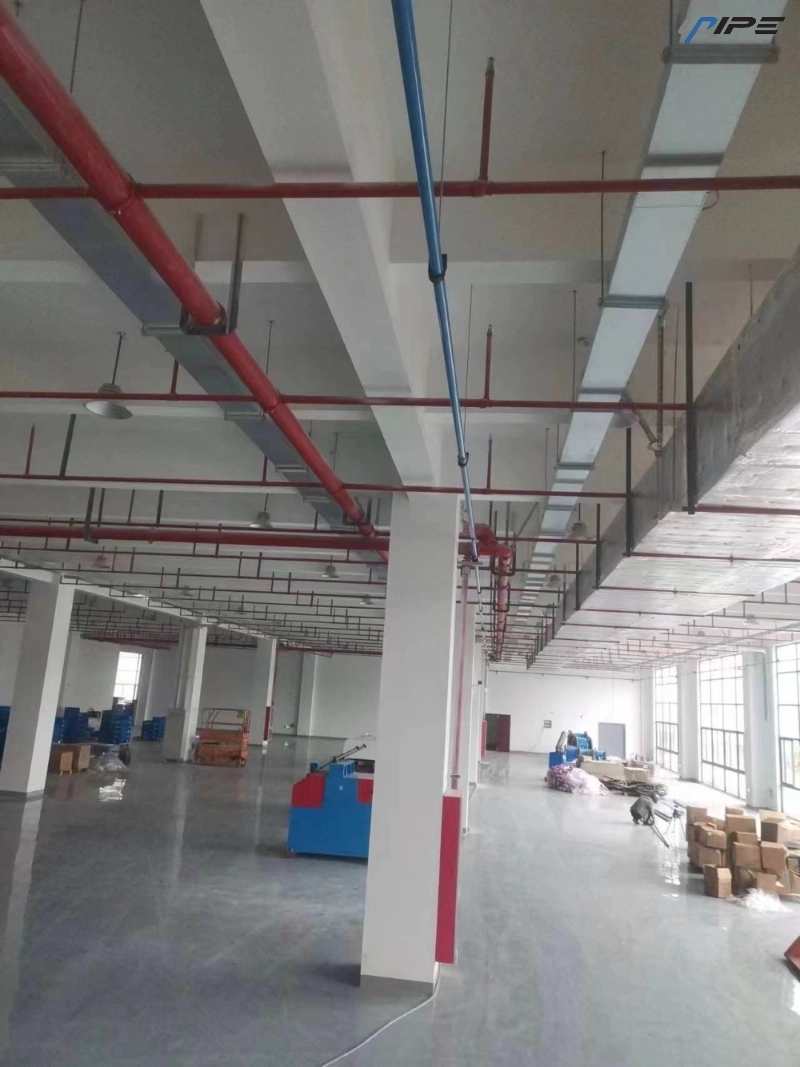

La longueur des tuyaux a une influence majeure sur la perte de pression. À mesure que la distance entre le point d’alimentation et l’équipement augmente, l’air comprimé rencontre une résistance sur une plus grande surface interne. Les longs halls de production, les ateliers multizones et les grandes installations de fabrication nécessitent donc une planification plus minutieuse que les installations compactes.
La disposition physique de la tuyauterie doit également être prise en compte. Un itinéraire direct peut réduire les résistances inutiles, mais l’itinéraire le plus court n’est pas toujours le plus utile s’il rend les connexions futures difficiles. Une ligne principale correctement planifiée peut desservir plusieurs zones de production tout en gardant des longueurs de branchement gérables et en laissant des points de connexion pratiques pour des équipements supplémentaires.
Pour les installations plus grandes, un arrangement de distribution en boucle peut également être envisagé, le cas échéant. L’alimentation en air provenant de plusieurs directions peut aider à répartir le flux d’air dans différentes zones et à réduire la dépendance à l’égard d’une seule longue branche. L'agencement le plus approprié dépend de la configuration de l'installation, de la répartition de la demande, de la pression disponible et des plans d'expansion.
Les raccords peuvent avoir une plus grande influence sur le débit d’air que ne le suggère leur taille physique. Chaque coude change de direction, chaque té divise le débit et chaque vanne ou connecteur introduit une autre transition interne. Si un tracé de tuyauterie contient de nombreux raccords, leur résistance combinée doit être prise en compte lors de l'évaluation de la perte de pression attendue.

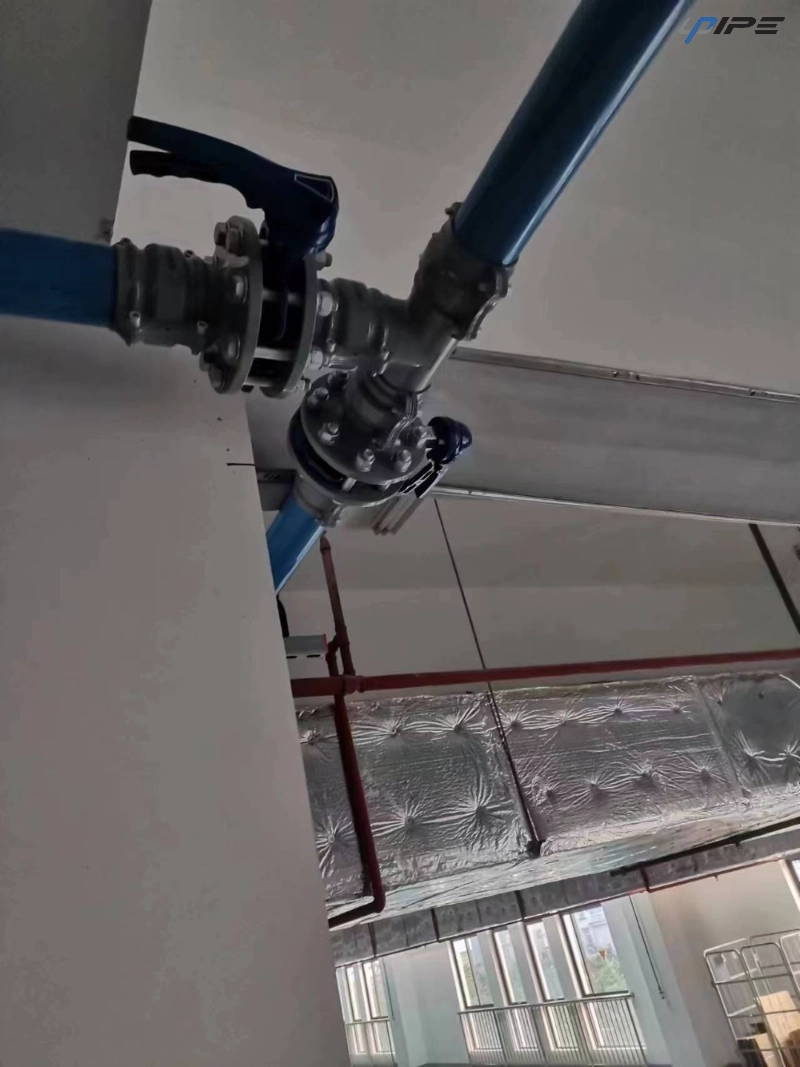

L'UPIPE accorde une attention particulière à la conception interne des raccords de tuyauterie en aluminium. Ses coudes, ses tés et ses chutes rapides utilisent des structures de direction du flux destinées à soutenir un flux d'air plus fluide et à réduire les pertes de pression inutiles. Ceci est important car un réseau de canalisations est aussi efficace que le chemin complet parcouru par l’air comprimé.
La qualité de la connexion est une autre considération importante. Des joints mal scellés peuvent libérer progressivement de l'air comprimé même lorsque le diamètre du tuyau lui-même a été correctement sélectionné. UPIPE utilise des connecteurs moulés intégrés et des structures d'étanchéité conçues pour améliorer la fiabilité des connexions et réduire les fuites associées aux vibrations ou à une mauvaise installation.
L'état interne d'une conduite d'air comprimé est important car l'air doit circuler à travers le réseau avec le moins de résistance inutile et de contamination possible. Les surfaces internes rugueuses, sales ou mal protégées peuvent créer des problèmes supplémentaires lors de l'installation et du fonctionnement.
Les tuyaux en aluminium UPIPE sont fabriqués à partir d'aluminium pur et sont conçus avec des surfaces internes propres. Les extrémités des tuyaux sont coupées avec précision, tandis que les mesures d'emballage contribuent à protéger le passage interne pendant le transport et le stockage. Ces détails peuvent paraître mineurs par rapport au diamètre du tuyau, mais ils contribuent à la qualité globale du parcours de distribution d'air comprimé réalisé.
Pour les applications où un air comprimé propre est important, les pratiques d'installation doivent maintenir cette propreté depuis la livraison jusqu'au raccordement final. Les extrémités des tuyaux doivent rester protégées jusqu'à l'installation, et les composants doivent être manipulés de manière à éviter l'introduction de poussière, de débris ou d'autres contaminants dans le chemin du flux d'air.
Le choix des matériaux doit être évalué en même temps que le dimensionnement des tuyaux, car le matériau affecte l'installation, la manipulation, la durabilité et l'entretien à long terme. L'aluminium est largement utilisé pour la distribution d'air comprimé car il combine un poids relativement faible avec une bonne résistance à la corrosion et des caractéristiques d'installation pratiques.
Pour les projets de tuyauterie industrielle, un tuyau léger peut faciliter la manipulation et le positionnement lors de l'installation, en particulier lorsque de longs itinéraires de distribution ou des canalisations aériennes sont impliqués. L’aluminium offre également une surface interne lisse bien adaptée au transport par air comprimé.
La tuyauterie d'air comprimé en aluminium d'UPIPE utilise une construction en aluminium pur et des parois de tuyauterie épaissies pour offrir une combinaison de résistance structurelle et de manipulation pratique. La gamme de produits comprend également des connecteurs, des coudes, des tés, des vannes, des colliers, des brides, des embouts, des tuyaux flexibles et d'autres composants nécessaires à la construction d'un itinéraire de distribution complet.
Le diamètre des canalisations est important, mais les fuites peuvent nuire aux performances d’un réseau par ailleurs de bonne taille. Une petite fuite peut sembler insignifiante au niveau d'un raccordement, mais plusieurs points de fuite dans une grande installation peuvent créer une demande continue d'air comprimé. Cela peut augmenter la charge de travail imposée aux équipements d’alimentation en air et réduire la quantité d’air utilisable disponible aux points de production.
La prévention des fuites commence dès la conception des connexions et se poursuit jusqu'à la qualité de l'installation. Les extrémités des tuyaux doivent être préparées correctement, les connecteurs doivent être installés selon la méthode prévue et les éléments d'étanchéité doivent rester correctement positionnés. Les vibrations doivent également être prises en compte, notamment autour des machines où des mouvements répétés peuvent progressivement affecter les connexions.
UPIPE intègre des structures d'étanchéité et des composants anti-vibrations dans son approche de tuyauterie. Ses colliers de serrage sont conçus pour améliorer la stabilité, tandis que les caractéristiques d'étanchéité des connecteurs visent à réduire le risque de fuite causée par des vibrations ou des problèmes d'installation.
La connexion finale entre la ligne de distribution principale et l'équipement mérite une attention particulière. Une branche mal positionnée peut permettre à l’humidité condensée de se déplacer vers des équipements sensibles en aval. Ceci est particulièrement pertinent lorsque l’air comprimé refroidit après avoir quitté le compresseur et que l’humidité s’accumule à l’intérieur du chemin de distribution.
Les dispositifs de chute rapide doivent donc être positionnés et conçus pour permettre une gestion efficace des condensats. Les composants à chute rapide UPIPE intègrent une structure en col de cygne destinée à empêcher l'eau condensée de pénétrer directement dans le raccordement d'air en aval. Leur construction renforcée et leurs multiples surfaces d'étanchéité assurent également des performances de connexion stables.
Le principe est simple : l'air comprimé doit atteindre le point d'utilisation via un agencement de connexion qui prend en compte non seulement le débit d'air mais également le comportement physique de l'humidité à l'intérieur du réseau de canalisations.
Un réseau d’air comprimé ne doit pas être conçu indépendamment du plan de production. Les exigences de fabrication peuvent changer avec le temps et des équipements supplémentaires peuvent être connectés à une ligne de distribution existante. Si la tuyauterie d'origine était dimensionnée trop près de la demande initiale, l'expansion peut entraîner une instabilité de pression ou nécessiter des modifications substantielles.
Une meilleure approche consiste à considérer les futurs points de connexion probables lors de la planification de la ligne principale. Cela ne signifie pas sélectionner automatiquement le tuyau le plus grand possible. Au lieu de cela, la conception devrait identifier les zones dans lesquelles la production peut se développer et fournir une capacité et une flexibilité de connexion raisonnables.
Ceci est particulièrement utile pour les usines où la disposition des équipements change fréquemment. Un agencement modulaire de canalisations en aluminium peut faciliter l'ajout de dérivations, le déplacement de connexions ou l'extension du réseau sans reconstruire l'intégralité du parcours de distribution.
Un flux de travail structuré peut rendre la conception des canalisations d’air comprimé plus cohérente et plus facile à réviser. Commencez par lister les équipements connectés et estimer le débit d’air requis. Identifiez ensuite la pression de fonctionnement et déterminez la perte de charge acceptable entre le point d’alimentation et les points d’utilisation les plus exigeants.
Après cela, cartographiez le tracé réel du tuyau et calculez la longueur totale, y compris la conduite principale et les embranchements importants. Les raccords doivent alors être envisagés car les coudes, les tés, les vannes et les connecteurs contribuent à une résistance supplémentaire. Enfin, évaluez la demande future et confirmez que la disposition des canalisations sélectionnée offre suffisamment de flexibilité pour les changements attendus.
| Étape de conception | Question principale |
|---|---|
| Demande d'air | Quel débit d’air est nécessaire ? |
| Pression de service | Quelle pression doit atteindre l’équipement ? |
| Longueur de l'itinéraire | Quelle distance l’avion doit-il parcourir ? |
| Diamètre du tuyau | Le tuyau peut-il transporter efficacement le débit d’air requis ? |
| Raccords | Quelle résistance supplémentaire les connexions créeront-elles ? |
| Contrôle des fuites | Les joints peuvent-ils maintenir une étanchéité fiable ? |
| Expansion | Des équipements supplémentaires devront-ils être connectés ultérieurement ? |
Ce processus permet d'éviter l'erreur courante consistant à sélectionner d'abord un diamètre de tuyau et à tenter de le justifier par la suite. Dans une conception bien développée, le diamètre est le résultat de plusieurs considérations techniques liées.
Même un réseau de canalisations calculé avec précision peut avoir des performances médiocres si la qualité de l'installation est incohérente. Les sections de tuyaux doivent être coupées proprement, les connexions doivent être correctement alignées et les colliers doivent fournir un support adéquat. Des contraintes inutiles sur les joints peuvent affecter les performances d'étanchéité, tandis qu'une tuyauterie mal supportée peut subir des vibrations ou des mouvements pendant le fonctionnement.
La conception des produits UPIPE répond à plusieurs de ces considérations d'installation grâce à des extrémités de tuyaux préparées avec précision, des composants renforcés, des pinces anti-vibrations et des structures de connexion conçues pour un assemblage modulaire. Pour les tuyaux de plus grande taille, les anneaux surélevés peuvent également contribuer à simplifier les travaux de préparation et d’installation des raccordements.
L’inspection finale ne doit pas se limiter à la qualité visible de l’installation. Le comportement en pression, l'intégrité des connexions, les points de fuite, les performances des branchements et l'accessibilité pour une maintenance future doivent tous être pris en compte avant la mise en service régulière du réseau.
La conception efficace des canalisations d'air comprimé consiste en fin de compte à contrôler la relation complète entre la demande de débit d'air, le diamètre du tuyau, la perte de pression, les raccords, le routage, l'étanchéité et la capacité future. Un tuyau correctement dimensionné pour une section peut néanmoins fonctionner mal si une autre partie du réseau crée une restriction ou une fuite excessive.
Pour les installations industrielles, les conduites d'air comprimé en aluminium peuvent offrir une combinaison pratique de construction légère, de surfaces internes propres, de résistance à la corrosion, de connexions modulaires et de flexibilité d'installation. UPIPE combine ces caractéristiques avec des raccords orientés débit, des structures d'étanchéité, des composants renforcés et des accessoires conçus pour des applications complètes de distribution d'air comprimé.
L’approche la plus efficace consiste donc à ne pas se concentrer sur le diamètre des canalisations en tant que chiffre isolé. Au lieu de cela, évaluez l'ensemble du trajet du flux d'air depuis le point d'alimentation jusqu'à l'équipement, comprenez comment le réseau fonctionnera en cas de demande de pointe, contrôlez les résistances et les fuites inutiles et laissez suffisamment de flexibilité pour les besoins de production futurs. Cela crée un réseau de distribution d’air comprimé plus stable et plus facile à entretenir tout en favorisant un flux d’air industriel efficace sur le long terme.
Commencez par le débit d'air requis, la pression de fonctionnement, la longueur totale du tuyau, la perte de pression acceptable, les raccords et la demande future attendue. Le diamètre du tuyau doit être sélectionné après que ces facteurs ont été évalués ensemble.
La chute de pression signifie que la pression disponible au point d'utilisation est inférieure à la pression au point d'alimentation. Une perte excessive peut affecter les performances de l’équipement pneumatique et augmenter la demande en alimentation en air.
Oui. Les coudes, tés, vannes, connecteurs et autres composants introduisent une résistance à l'écoulement supplémentaire. Leur quantité, leur géométrie et leur passage interne doivent être considérés comme faisant partie du tracé complet de la tuyauterie.
L'aluminium est couramment utilisé pour la distribution industrielle d'air comprimé car il offre une construction légère, une résistance à la corrosion, des surfaces internes propres et une installation modulaire pratique. UPIPE fournit des tuyaux en aluminium ainsi que les raccords et accessoires nécessaires à la distribution d'air comprimé.
Oui. La demande future en matière de débit d'air doit être prise en compte lors de la conception initiale afin que des équipements ou des zones de production supplémentaires puissent être connectés sans créer de restrictions inutiles ni nécessiter de modifications majeures.
Aucun facteur ne détermine à lui seul l’ensemble de la conception. La demande de débit d'air, le diamètre des tuyaux, la perte de charge, la longueur du trajet, les raccords, le contrôle des fuites, la sélection des matériaux, la qualité de l'installation et l'expansion future doivent être évalués ensemble pour créer un réseau de canalisations d'air comprimé industriel équilibré.
