La distribution de l'air comprimé a une influence directe sur la cohérence des performances des équipements pneumatiques dans un atelier. Lorsque la disposition du pipeline est mal planifiée, la pression peut fluctuer entre les différents points d'utilisation, tandis que les coudes inutiles, les longs tronçons, les connexions restrictives et les fuites peuvent réduire l'air utilisable disponible pour les outils et les équipements de production. Un système d'air comprimé d'atelier bien planifié doit donc être conçu en fonction de la demande de débit d'air, de la stabilité de la pression, de l'accessibilité et des changements futurs plutôt que de simplement connecter les tuyaux entre le compresseur et l'équipement.
Pour les ateliers industriels, la tuyauterie en aluminium constitue une approche pratique pour construire un réseau de distribution d’air propre et adaptable. UPIPE développe des solutions de tuyauterie en alliage d'aluminium pour les applications d'air comprimé, de vide et de gaz inerte, combinant une construction de tuyaux modulaire avec des raccords et des composants d'étanchéité dédiés. L'accent est mis sur la création de chemins d'écoulement efficaces, de connexions sécurisées et de configurations flexibles qui prennent en charge une distribution de pression constante dans différentes zones de travail.
La pression à la sortie du compresseur ne se traduit pas automatiquement par la même pression à chaque poste de travail. À mesure que l'air comprimé circule dans le circuit de distribution, une résistance se développe dans les sections droites des tuyaux, les coudes, les tés, les vannes, les connecteurs et les changements de diamètre des tuyaux. Si le trajet est trop long ou contient des restrictions excessives, la pression en aval peut chuter lorsque plusieurs dispositifs pneumatiques fonctionnent simultanément.

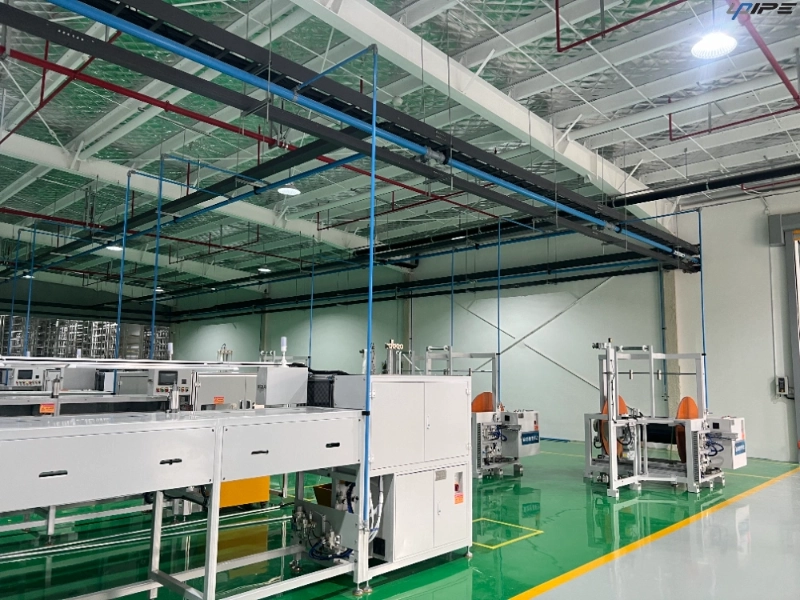

Une configuration du système d'air comprimé d'atelier correctement planifiée vise à réduire ces pertes inutiles en contrôlant le chemin depuis l'alimentation principale jusqu'à chaque point d'utilisation. La taille des tuyaux doit refléter le débit d'air attendu, tandis que la disposition des dérivations doit empêcher les zones de travail individuelles de rivaliser excessivement pour l'air disponible. Cela devient particulièrement important dans les ateliers où les outils pneumatiques, les équipements d'assemblage, les dispositifs de contrôle et les machines automatisées fonctionnent à des moments différents.
L’itinéraire de distribution principal doit être planifié avant l’installation des branchements et des branchements individuels. Une disposition équilibrée permet à l’air comprimé de circuler efficacement dans l’atelier tout en gardant les branchements pratiques et accessibles. Au lieu de traiter chaque section de canalisation indépendamment, les ingénieurs devraient réfléchir au comportement de l'ensemble du réseau lorsque la demande change au cours de la journée de travail.
Un agencement en boucle peut offrir une plus grande flexibilité pour les zones d'atelier plus grandes, car l'air peut atteindre les points d'alimentation depuis plus d'une direction. Les succursales peuvent alors être positionnées en fonction des emplacements des équipements et des consommations attendues. Pour les zones plus petites, une ligne principale soigneusement dimensionnée avec des branches courtes peut suffire. Dans les deux cas, le diamètre du tuyau, la longueur du trajet, la quantité de raccords et la répartition de la demande doivent être pris en compte ensemble.
| Facteur de mise en page | Pourquoi c'est important | Considération de conception |
|---|---|---|
| Taille du tuyau principal | Influence le débit d’air disponible | Adaptez le diamètre à la demande |
| Longueur de l'itinéraire | Ajoute une résistance à l'écoulement | Gardez les voies de distribution pratiques |
| Position en succursale | Affecte la pression locale | Placer des points de vente à proximité des zones de demande |
| Quantité adaptée | Ajoute des restrictions de flux | Évitez les connexions inutiles |
| Matériau du tuyau | Influence la durabilité et l’entretien | Tenez compte de la résistance à la corrosion |
| Expansion future | Modifie la demande totale | Laissez de la place pour des succursales supplémentaires |
Cette approche facilite l'évaluation du réseau et permet d'éviter les problèmes de pression causés par des décisions de conception isolées.
La sélection des matériaux est un élément important de la distribution d’air comprimé à long terme. La tuyauterie en alliage d'aluminium allie faible poids et résistance à la corrosion, ce qui la rend adaptée aux ateliers où la flexibilité d'installation et la propreté à long terme sont importantes. Contrairement aux matériaux de tuyauterie sujets à la corrosion, l’aluminium ne repose pas sur une surface qui peut se détériorer progressivement en raison de la formation de rouille interne.
L’état interne du tuyau affecte également le débit d’air. Un passage interne lisse permet à l'air comprimé de se déplacer avec moins de résistance inutile et réduit le risque de contamination causée par les produits de corrosion. Pour cette raison, un agencement de tuyauterie d'air comprimé en aluminium peut fournir une base propre pour la distribution de l'air entre la salle des compresseurs, les zones de production et les postes de travail individuels.
UPIPE se concentre sur la tuyauterie en alliage d'aluminium avec des connexions modulaires conçues pour les applications d'air comprimé, de vide et de gaz inerte. Cela permet de configurer l'itinéraire de distribution en fonction des besoins réels de l'atelier au lieu de forcer les emplacements des équipements à suivre une disposition rigide des pipelines.
Une conduite d’air comprimé est constituée de bien plus qu’un simple tuyau droit. Chaque coude, té, vanne, connecteur et goutte modifie le chemin parcouru par l'air. Des composants mal sélectionnés ou inutilement restrictifs peuvent introduire une résistance supplémentaire, notamment lorsque plusieurs équipements sont concentrés sur une petite section du réseau.
La géométrie de raccord efficace permet de maintenir un chemin de circulation d'air plus ouvert. Les raccords de tuyauterie d'air comprimé en aluminium UPIPE sont conçus dans le cadre d'une approche de tuyauterie coordonnée, fournissant des connexions qui prennent en charge à la fois la flexibilité de l'installation et le débit d'air contrôlé. Des passages d'écoulement de grande taille et des structures de connexion appropriées peuvent aider à limiter les restrictions aux points de rencontre de différentes sections de pipeline.
Pour les applications en atelier, cela signifie que la sélection des raccords doit être incluse dans le calcul de la perte de pression plutôt que traitée comme un détail d'installation. Une canalisation d'un diamètre approprié peut toujours subir une perte de pression inutile si ses raccords créent des restrictions excessives.
La constance de la pression dépend non seulement de la manière dont l’air circule dans la canalisation, mais également de l’efficacité avec laquelle le réseau le retient. Les fuites se développent généralement autour des joints, des vannes, des raccords et des zones d'étanchéité. Même lorsqu'une fuite individuelle semble mineure, plusieurs points de fuite peuvent augmenter la charge de travail du compresseur et réduire la quantité d'air comprimé disponible pour les équipements de production.
Une solution fiable de tuyauterie d’air d’atelier doit donc mettre fortement l’accent sur l’intégrité des connexions. UPIPE utilise des composants d'étanchéité dédiés et des structures de connexion modulaires pour prendre en charge des joints sécurisés et des performances d'étanchéité constantes. La préparation, l'alignement, le support et l'installation corrects des tuyaux restent tout aussi importants car les contraintes mécaniques peuvent affecter les connexions au fil du temps.
La réduction des fuites est particulièrement utile dans les ateliers ayant des heures de fonctionnement prolongées. La prévention des pertes d'air évitables permet de maintenir une pression utilisable tout en réduisant le besoin de compenser les inefficacités de distribution par un rendement plus élevé du compresseur.
La connexion finale entre le circuit de distribution et l'outil ou la machine pneumatique mérite une attention particulière. Une goutte positionnée trop loin de l'équipement peut nécessiter des tuyaux flexibles plus longs, des connecteurs supplémentaires ou un acheminement compliqué. Ces éléments supplémentaires peuvent créer de la résistance et rendre la maintenance plus difficile.
Les connexions aux points d'utilisation doivent donc être localisées en fonction des exigences réelles du poste de travail. Des chutes rapides et des connecteurs appropriés peuvent fournir une transition plus organisée du pipeline principal aux équipements individuels. Lorsque la gestion de l'humidité est importante, la disposition des gouttes doit également tenir compte du comportement des condensats et des exigences de drainage.
Un agencement bien planifié des canalisations d'air comprimé d'un atelier industriel rend chaque sortie facile d'accès sans compromettre l'efficacité de la voie de distribution principale. Cet équilibre entre accessibilité et débit d’air est essentiel pour les ateliers où la position des équipements peut évoluer dans le temps.
Les agencements des ateliers restent rarement inchangés. L'équipement de production peut être déplacé, de nouveaux outils pneumatiques peuvent être ajoutés ou des zones de travail supplémentaires peuvent nécessiter de l'air comprimé. Un pipeline difficile à modifier peut devenir une contrainte lorsque ces changements surviennent.
La tuyauterie en aluminium est bien adaptée à une installation modulaire car son poids relativement faible facilite la manipulation et le positionnement. L'approche basée sur la connexion d'UPIPE permet d'assembler des tuyaux, coudes, tés, vannes, colliers et autres composants dans différentes configurations selon la disposition de l'atelier.
Cette flexibilité peut également simplifier la maintenance. Des sections individuelles peuvent être consultées ou modifiées sans traiter l'ensemble du réseau comme une structure soudée permanente. Pour les entreprises qui envisagent une expansion progressive de leur production, des conduites d'air comprimé flexibles pour les ateliers peuvent offrir une plus grande adaptabilité qu'une disposition conçue uniquement autour des positions actuelles des équipements.
La sélection du diamètre des tuyaux en fonction uniquement de la taille de la sortie du compresseur peut produire un itinéraire de distribution inefficace. Le réseau doit plutôt être évalué en fonction de la quantité d’air requise en différents points, y compris la demande simultanée de plusieurs outils ou machines.
La demande de pointe est particulièrement importante. Un pipeline peut sembler adéquat lors d'un fonctionnement à faible charge, mais subir une réduction de pression notable lorsque plusieurs dispositifs pneumatiques fonctionnent ensemble. Un dimensionnement correct permet de maintenir un flux d’air suffisant sans augmenter inutilement les coûts des matériaux.
Les ingénieurs doivent également tenir compte de la distance entre le compresseur et le point d'utilisation le plus éloigné. À mesure que la distance de distribution augmente, le maintien d’un itinéraire efficace devient plus important. Une conduite d'air comprimé bien conçue pour les ateliers industriels combine une capacité de conduite appropriée avec un acheminement judicieux pour permettre une livraison stable dans des conditions de fonctionnement changeantes.
Le prix d’achat de la tuyauterie ne représente qu’une partie du coût global. La consommation d'énergie, les fuites, la maintenance, la main d'œuvre d'installation et les modifications futures peuvent tous influencer la valeur du cycle de vie d'un réseau d'air comprimé.
Un aménagement d'atelier soigneusement planifié peut réduire le besoin de compenser la perte de pression en augmentant la puissance du compresseur. Cela peut également faciliter la détection des fuites, le remplacement des composants et l’extension du réseau. Ces avantages deviennent plus significatifs lorsque le pipeline dessert un grand nombre de postes de travail ou fonctionne en continu.
L'approche de tuyauterie en alliage d'aluminium d'UPIPE combine résistance à la corrosion, construction modulaire, raccords dédiés et composants d'étanchéité pour répondre à ces exigences pratiques. Plutôt que de se concentrer sur une fonctionnalité isolée, l'aménagement complet doit être développé autour d' un flux d'air stable, de connexions sécurisées, d'une installation efficace et d'une adaptabilité à long terme .
Avant de sélectionner les composants, les ingénieurs et les équipes d’achats doivent évaluer l’ensemble du parcours de distribution. Les facteurs suivants constituent un point de départ utile :
Demande totale et maximale en air comprimé
Distance du compresseur à chaque zone de travail
Diamètre du tuyau principal et du tuyau de dérivation
Nombre et emplacement des points de vente
Quantité et géométrie des raccords
Exigences de connexion et d’étanchéité
Accessibilité pour la maintenance
Gestion des condensats
Déplacement potentiel des équipements
Exigences d’expansion futures
Cette liste de contrôle permet d'éviter un problème courant dans les projets de tuyauterie en atelier : sélectionner des composants individuels sans tenir compte de la manière dont ils interagissent sur l'ensemble du réseau. L'objectif doit être un itinéraire de distribution qui maintient une pression utile tout en restant pratique à installer, à exploiter, à inspecter et à modifier.
La pression délivrée est influencée par le diamètre du tuyau, la longueur du trajet, la demande de débit d'air, la géométrie des raccords, les restrictions de connexion et les fuites. Une disposition équilibrée permet de minimiser la résistance inutile entre le compresseur et les points d'utilisation.
Oui. L'aluminium offre un faible poids, une résistance à la corrosion et un passage interne fluide, ce qui le rend adapté à la distribution d'air comprimé où un flux d'air propre, une flexibilité d'installation et une durabilité à long terme sont importants.
Les sorties doivent être situées à proximité de l’équipement nécessitant de l’air comprimé tout en conservant un accès pratique pour le fonctionnement et la maintenance. Leur position doit également correspondre à l’agencement global des succursales et à l’approche de gestion des condensats.
Oui. Les coudes, tés, vannes et connecteurs peuvent introduire une résistance lorsque l'air comprimé change de direction ou passe par les points de connexion. Une géométrie de raccord efficace peut aider à maintenir un chemin de circulation d'air plus ouvert.
Les fuites réduisent la quantité d’air comprimé utilisable et peuvent augmenter la charge de travail du compresseur. Des connexions sécurisées et une étanchéité efficace aident à préserver la pression et à réduire les pertes d’énergie évitables.
Les emplacements futurs des équipements, la demande d'air supplémentaire, la capacité des succursales, les points de connexion accessibles et la possibilité de modifier la disposition existante doivent tous être pris en compte avant l'installation. Une approche modulaire de la tuyauterie en aluminium peut rendre les ajustements futurs plus pratiques.
