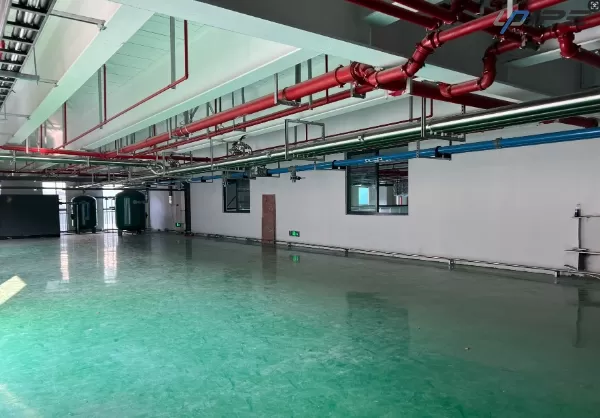

La disposition des tuyauteries d'air comprimé en alliage d'aluminium joue un rôle essentiel pour garantir l'efficacité, la fiabilité et la sécurité d'un système d'air comprimé industriel. Un réseau de tuyauterie bien conçu minimise non seulement les pertes d'énergie, mais réduit également les coûts de maintenance, améliore la qualité de l'air et prolonge la durée de vie des équipements. Grâce à leur structure légère, leur résistance à la corrosion et leur modularité, les tuyauteries en alliage d'aluminium sont devenues le choix privilégié des usines, ateliers et installations industrielles modernes. Dans cet article, UPIPE , exportateur de systèmes de tuyauterie industriels haute performance, présente les principes fondamentaux de la disposition des tuyauteries d'air comprimé en alliage d'aluminium à vendre, ainsi que les configurations courantes.
Pourquoi utiliser des tuyaux en alliage d’aluminium pour les systèmes d’air comprimé ?
Avant d’explorer les stratégies de disposition, il est important de comprendre pourquoi l’alliage d’aluminium est devenu un matériau dominant dans les systèmes d’air comprimé.
* Résistance à la corrosion : contrairement aux tuyaux en acier traditionnels, l'alliage d'aluminium n'est pas sujet à la rouille, ce qui garantit une alimentation en air plus propre et empêche la contamination des outils pneumatiques.
* Léger mais durable : le poids réduit rend l'installation plus rapide et moins laborieuse, tout en conservant la résistance mécanique pour supporter des pressions élevées.
* Surface interne lisse : pertes de charge et chutes de pression réduites par rapport aux systèmes en acier galvanisé ou en PVC.
* Systèmes de connexion modulaires : les raccords à connexion rapide simplifient la reconfiguration, l'extension et les réparations.
Ces propriétés rendent l’alliage d’aluminium idéal pour les configurations complexes où l’efficacité et l’adaptabilité sont primordiales.
Principes fondamentaux de la disposition des tuyauteries d'air comprimé en aluminium
L'efficacité d'un système d'air comprimé dépend fortement de la disposition des tuyauteries. Un réseau mal conçu peut entraîner des pertes de charge excessives, une distribution d'air inégale et une consommation d'énergie accrue.
1. Minimisation de la chute de pression
La perte de pression est due au frottement entre l'air comprimé et les parois internes du tuyau. Pour minimiser ce phénomène :
* Utiliser le plus grand diamètre de canalisation principale possible.
* Gardez les canalisations aussi courtes et directes que possible.
* Évitez les coudes, les raccords et les restrictions inutiles.
2. Distribution d'air équilibrée
Une disposition bien planifiée garantit une pression égale à toutes les sorties :
* Envisager des aménagements en boucle pour les grandes installations.
* Répartir l’air uniformément pour éviter de surcharger une section du système.
* Fournir plusieurs points d’alimentation pour les zones à forte demande.
3. Éviter l'accumulation de condensat
L'air comprimé contient de l'humidité qui peut se condenser à l'intérieur des tuyaux :
* Installer la conduite principale avec une légère pente (environ 1 à 2 %) vers les points de vidange.
* Placez les pieds anti-goutte à des endroits stratégiques.
* Assurez-vous que les points de prélèvement sont positionnés en haut du tuyau pour éviter le transfert d’eau.
Configurations courantes des tuyauteries d'air comprimé en aluminium
Chaque installation nécessite une configuration spécifique. Les principales configurations de tuyauterie d'air comprimé en alliage d'aluminium sont les suivantes :
1. Système de boucle
La disposition en boucle relie le pipeline principal dans un circuit fermé autour de l’installation.
* Avantages : Répartition uniforme de l'air, pertes de charge plus faibles, redondance en cas de blocage.
* Applications : Grands ateliers, usines automobiles et installations avec une demande d'air uniformément répartie.
2. Système de succursales
Une seule ligne principale traverse l'installation, avec des lignes secondaires s'étendant jusqu'aux postes de travail.
* Avantages : Installation simple, coûts de matériaux réduits.
* Limitations : Variations de pression entre les sorties proches et éloignées.
3. Disposition de la grille
Une combinaison de boucles et de branches qui forment un réseau.
* Avantages : Distribution équilibrée avec flexibilité d'extension.
* Applications : Usines de fabrication complexes avec des zones de production diverses.
Considérations de conception pour les tuyauteries d'air comprimé en aluminium
Lors de la planification de l'aménagement, plusieurs facteurs doivent être évalués pour garantir des performances optimales :
1. Dimensionnement des tuyaux
* Un diamètre de tuyau correct est essentiel pour réduire les pertes par frottement.
* Une tuyauterie surdimensionnée augmente les coûts inutilement, tandis qu'une tuyauterie sous-dimensionnée provoque des chutes de pression élevées.
* Utilisez le débit, les exigences de pression et la perte de pression admissible pour déterminer la taille correcte.
2. Emplacement d'installation
* Évitez de placer les tuyaux à proximité de sources de chaleur pour éviter toute dilatation et tout dommage.
* Gardez la tuyauterie éloignée des sols où elle pourrait être endommagée par des chariots élévateurs ou des débris.
* Utiliser des installations murales ou suspendues pour des raisons de sécurité et d’accessibilité.
3. Raccords et connexions
* Utilisez les raccords à connexion rapide recommandés par le fabricant pour maintenir l’intégrité du système.
* Minimiser l’utilisation de coudes, de tés et de réducteurs pour limiter les turbulences.
4. Capacité d'extension
* La tuyauterie en alliage d'aluminium permet des modifications futures sans soudure ni filetage.
* Concevez l’aménagement en tenant compte des points d’extension potentiels.
Meilleures pratiques d'installation d'un système de conduite d'air comprimé
Les systèmes de tuyauterie en alliage d'aluminium sont généralement plus faciles à installer que les tuyaux métalliques traditionnels, mais l'attention aux détails reste cruciale.
1. Planifiez la disposition avant l'installation
Créez un schéma à l’échelle montrant l’itinéraire exact, les positions des sorties et les structures de support.
2. Espacement approprié des supports
Utilisez des supports de tuyaux à intervalles réguliers (généralement tous les 1 à 2 mètres) pour éviter l’affaissement et la contrainte sur les joints.
3. Assurer une fermeture hermétique
Même de petites fuites peuvent entraîner des pertes d'énergie importantes à long terme. Utilisez des matériaux d'étanchéité compatibles et vérifiez tous les joints après l'assemblage.
4. Mettre en œuvre les normes de sécurité
Respectez les normes industrielles pertinentes (telles que la norme ISO 8573 pour la qualité de l’air) et les codes du bâtiment locaux.
Maintenance et inspection du système de conduite d'air comprimé
Même avec un alliage d'aluminium résistant à la corrosion, une inspection régulière est essentielle :
* Détection de fuite : utilisez des détecteurs de fuites à ultrasons pour identifier et réparer rapidement les fuites.
* Gestion des drains : Vidangez régulièrement les points de drainage pour éviter l’accumulation d’eau.
* Entretien du filtre : assurez-vous que les filtres aux points clés sont propres pour maintenir la qualité de l'air.
En intégrant un programme de maintenance préventive, la durée de vie et l’efficacité du système sont considérablement prolongées.
Avantages en termes d'efficacité énergétique du système de conduite d'air comprimé
Une disposition optimisée des tuyauteries d'air comprimé en alliage d'aluminium peut conduire à des économies d'énergie substantielles :
* Charge de compresseur réduite : les chutes de pression réduites signifient que les compresseurs travaillent moins pour maintenir la pression requise.
* Durée de vie de l'équipement améliorée : une pression stable réduit l'usure des outils et des machines pneumatiques.
* Impact sur la durabilité : moins d’énergie gaspillée se traduit par une empreinte carbone plus faible.
Conclusion
La disposition des tuyauteries d'air comprimé en alliage d'aluminium est un facteur déterminant pour la performance globale d'un système d'air comprimé industriel. Grâce à une conception soignée, un dimensionnement correct des tuyauteries, une distribution équilibrée et une installation appropriée, les installations bénéficient d'un air plus pur, d'une consommation énergétique réduite et d'un fonctionnement plus fiable. Les avantages intrinsèques de l'alliage d'aluminium – légèreté, résistance à la corrosion et facilité de modification – en font le matériau idéal pour les nouvelles installations comme pour les mises à niveau de systèmes. En fin de compte, un réseau de tuyauterie bien planifié n'est pas seulement un choix d'infrastructure, mais un investissement à long terme en termes d'efficacité opérationnelle et de durabilité.
